PCB-Design und Stromlaufplanerstellung

Seit 1986 erstellen wir Leiterplattentflechtungen. Begonnen hat alles noch in Klebetechnik, aber schon im Folgejahr wurde das erste CAD-System (anfangs CADdy, Fa. Ziegler, später EEDesigner und Autodesk) sowohl für PCB-Design als auch für mechanische Konstruktion angeschafft, dem in der Folgezeit immer weitere, leistungsfähigere Systeme folgten.

Heute sind wir in der Lage hochkomplexes PCB-Design bis zu 16 Lagen auszuführen.

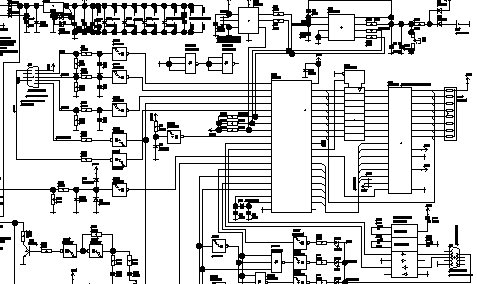

Stromlaufplan06
Parotec2

Sie als Kunde stellen uns entweder einen fertigen Stromlaufplan, Netzliste  oder auch nur eine Entwurfsskizze zur Verfügung.

Wir erstellen daraus in  enger Zusammenarbeit mit Ihnen das Layout und sofern noch nicht vorhanden den normgerechten Stromlaufplan.

Sie erhalten von uns entsprechend Ihren Wünschen entweder nur den Layoutdatensatz, die kompletten für die Leiterplattenfertigung erforderlichen Daten einschließlich Stücklisten und Bestückungspläne oder aber auch die Prototypleiterplatten, sowohl unbestückt, wie auch als fertig bestückte Musterbaugruppen. Sie brauchen sich dabei um nichts mehr zu kümmern

Unsere Stärke liegt im interaktiven Arbeiten, so daß alle Anforderungen gleichgültig ob  HF-gerechtes Design, Berücksichtigung von speziellen Masseführungen und Schirmungen bei Analogbaugruppen oder auch nur korrekte Isolationsstrecken erfüllt werden, was bei reinem Autorouterdesign nicht unbedingt gewährleistet ist.

Selbstverständlich steht bei uns die fertigungsgerechte Ausführung des Designs im Vordergrund, hier können wir auf unsere langjährige Erfahrung unserer eigenen Fertigung zurück greifen.

Als weiteren Service für Sie werden bei uns alle Designs mindestens für 10 Jahre archiviert.

Layout 04
