elektrische Wellenantriebsanlage EWG
made in Austria
Ihr Schiff hat einen Wellenantrieb und Sie möchten problemlos die Dieselmaschine gegen einen umweltfreundlichen und wartungsfreien Elektroantrieb austauschen oder Sie planen einen Neubau, bei dem konstruktiv eine Wellenantriebsanlage die optimale Lösung ist - dann sind unsere Elektro-Wellenantriebe EWG die erste Wahl.
Geeignete Elektro-Wellenantriebe finden Sie im Leistungsbereich von 2,0kW bis 20kW Wellenleistung, sowohl mit Zahnriemen- als auch Stirnraduntersetzungsgetriebe im Standardprogramm. Sollten Sie noch mehr Motorleistung benötigen so sind höhere Antriebsleistungen als Sonderausführung möglich.
Oder aber Sie möchten Ihre Antriebsanlage zu einem Hybridantrieb umrüsten - kein Problem, auch hier sind Antriebsleistungen im Bereich von 2,0kW bis 20kW Wellenleistung möglich. Damit fahren Sie im unteren Lastbereich, in dem ein Verbrennungsmotor sehr unwirtschaftlich arbeitet, voll elektrisch und setzen die Dieselmaschine lediglich ein, wenn Sie höhere Antriebsleistung benötigen oder die Fahrtstrecke Ihre Batteriekapazität überschreitet.

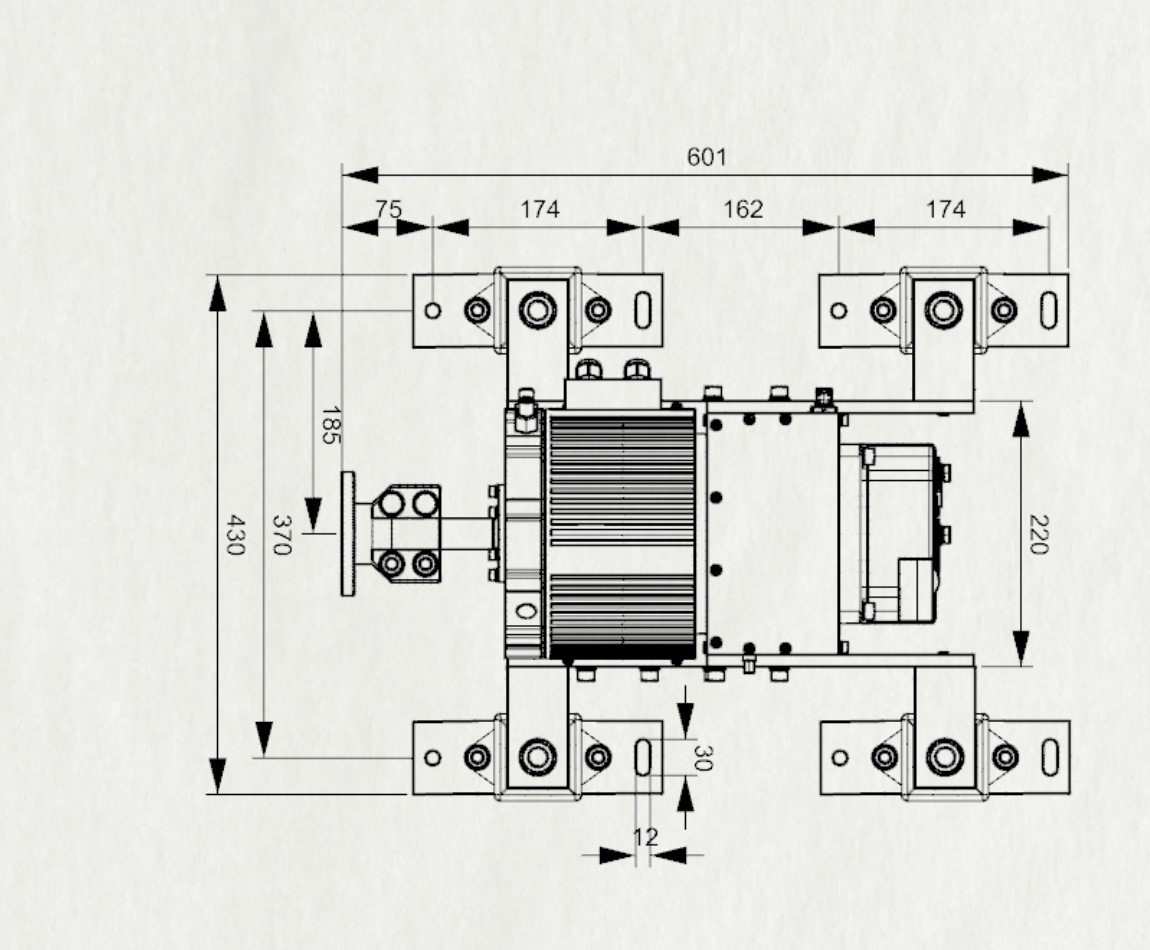

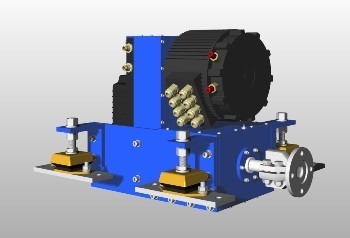

EWG-48-10-FK.10kW Antrieb mit Untersetzungsgetriebe, einbaukompatibel zur Yanmar 3YM20 Baureihe

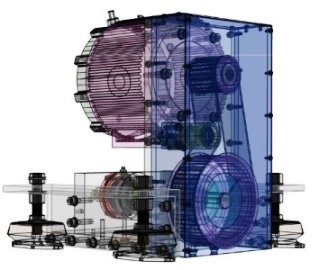

EWG-72-10.0 mit Zahnriemenuntersetzungsgetriebe
Die Umrüstung von Verbrennungsmaschine auf Elektroantrieb gestaltet sich im Normalfall äußerst einfach:
Es sind zuerst alle Komponenten der alten Dieselmaschine, einschließlich Getriebe, Fahrhebel, sowie der Tankanlage, sofern letztere nicht für einen Generator an Bord benötigt wird, zu entfernen, so dass lediglich das freie Wellenende unverändert übrig bleibt.
Anschließend wird der neue elektrische Motor mit den zum Motor gehörenden einstellbaren flexiblen Motorlagern auf das Motorfundanment montiert, fluchtend zur Welle ausgerichtet und die Welle mittels der Klemmkupplung (Wellendurchmesser bis 12kW Leistung 25mm, bei anderem Durchmesser Anpassung erforderlich) mit dem Motor verbunden. Möglicherweise sind kleinere Anpassungen am Motorfundament erforderlich.
Bei wassergekühlten Modellen ist noch der Kühlkreislauf anzuschließen, bei den luftgekühlten Ausführungen entfällt dies natürlich. Bei allen wassergekühlten Antrieben der Baureihe EWG-xx-xx-FK wird auch das Motorsteuergerät für optimale Betriebssicherheit über den Motorkühlkreislauf wassergekühlt und ist entsprechend anzuschließen.
Abschließend ist lediglich noch die elektrische Installation, d.h. Anschluß des Motorsteuergeräts an die Batterien sowie das Steuerkabels des neuen Fahrschalters EHS-U an das Motorsteuergerät, auszuführen, wobei sich auch dies extrem einfach gestaltet. Das Steuerkabel besitzt unverwechselbare Steckverbinder und die Batterieleitungen sind mittels M8 Schrauben anzuschließen.
Der Lieferumfang beinhaltet:
wartungsfreier BLDC-Motor mit Untersetzungsgetriebe mit integriertem Drucklager
4 St. flexible Motorlagerfüße
Wellenflansch für 25mm Welle (bis 10kW) oder für 35mm Welle (20kW) (die flexible Wellenkupplung gehört nicht zum Lieferumfang und muß separat bestellt werden)
Motorsteuergerät MSG entsprechend der Motorleistung, je nach Motortyp bereits am Motor montiert oder als separates Steuergerät
Einhebelschaltung EHS-U-1M für Seitenmontage mit Schlüsselschalter und Status - LED
Anschlußkabel vom Fahrschalter zum Motorsteuergerät
Kabelsatz Motor - Regelelektronik (nur bei Typenreihe EWD 1,5m, entfällt bei EWG) und zum Batteriehauptschalter (3m)
Batteriehauptschalter und Batteriehauptsicherung
Dokumentation
In der Ausführung “Flüssigkeitskühlung” (2-Kreis Kühlung) gehören ferner zusätzlich zum Lieferumfang:
flüssigkeitsgekühlter BLDC-Elektromotor
Motorsteuergerät MSG mit flüssigkeitsgekühlter Elektronik
elektrische Kühlwasserpumpe für inneren Kühlkreislauf, 24V
Kühlwassertemperaturüberwachungsbaugruppe KWÜ02 in Motorsteuergerät MSG integriert
Temperatursensor für inneren Kühlkreislauf
Wärmetauscher, Ausgleichsbehälter, Seewasserfilter, Armaturen, Schläuche und Kühlwasserpumpe für Seewasserkreislauf gehören nicht zum Lieferumfang, können aber optional als komplettes Kit oder als Teilesatz geliefert werden!
technische Daten - Preise - Downloads
Technische Daten und Preise PDF laden
Benutzerhandbuch EFM PDF laden
Maßzeichnung EWG-48-5.0,EWG-48-10, PDF -laden
abgesetztes Motorsteuergerät
